NOTE 5 – M10通用型GNSS模块

产品概述

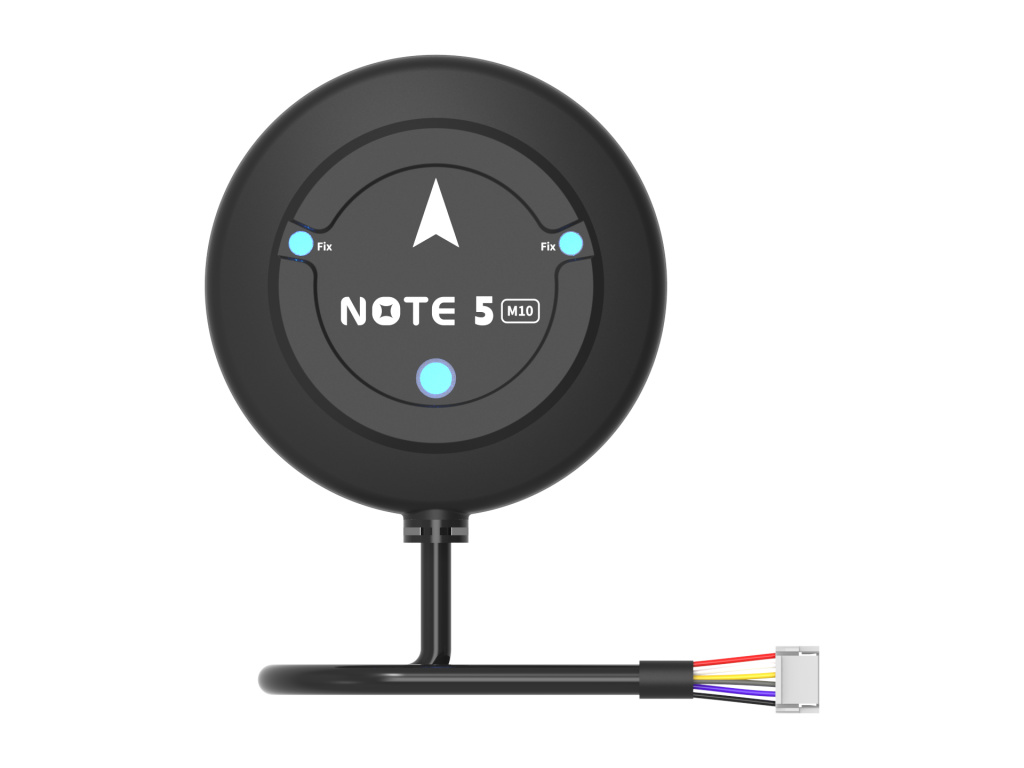

YJUAV NOTE 5是一款基于最新ublox M10模组的通用型GNSS模块,功耗更低,搜星能力更强。

产品特性

  • 集成了u-blox M10定位模组;
  • 支持并发四星系(GPS+GLONASS+BeiDou+Galileo);
  • 内置电子罗盘传感器芯片,可以测量设备磁航向;
  • 内置RGB三色LED灯,能够指示飞控的状态信息;
  • 内置纽扣电池,支持热启动;

采购链接

规格参数

规格项参数值
GNSS芯片模组u-blox M10
GNSS频段GPS L1 C/A, QZSS L1 C/A/S, GLONASS L10F,
BeiDou B1I/B1C, Galileo E1B/C,
SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN
卫星星系支持并发四星系(GPS+GLONASS+BeiDou+Galileo)
搜星数量28+
开源飞控支持Ardupilot、PX4
工作电压4.5V~5.5V
工作电流50mA(5V工作电压)
水平定位精度1.5m
速度测量精度0.05m/s
GNSS芯片通信串口通信,NMEA协议或UBLOX协议
RGB三色灯驱动芯片NCP5623,I2C接口
电子罗盘传感器IST8310,I2C接口
冷启动时间28秒
热启动时间1秒
导航更新频率25Hz(最大)
GNSS天线?dBi
工作温度-40℃~+85℃
出线线长25cm
外形尺寸直径60mm,高度16mm
重量?g
